Камеры (ячейки) КСО-285 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.
Из камер КСО-285 собираются распределительные устройства, служащие для приема и распределения электроэнергии.
Условное обозначение ячеек КСО-285
КСО – 285–Х–У3
- КСО – камера сборная одностороннего обслуживания;
- 285 – модификация;
- Х – обозначение схемы главных цепей;
- У3 – климатическое исполнение и категория размещения.
Технические характеристики камер КСО 285
|
Наименование параметра |
Значение |
|
Номинальное напряжение (линейное), кВ |
6; 10 |
|
Номинальное рабочее напряжение (линейное), кВ |
7,2; 12 |
|
Номинальный ток главных цепей камер с вакуумным выключателем, А |
630; 1000 |
|
Номинальный ток отключения камер с вакуумным выключателем, кА |
12,5; 20 |
|
Номинальный ток отключения камер с вакуумным выключателем (кратковременный ток), кА |
12,5; 20 |
|
Ток электродинамической стойкости камер с вакуумным выключателем, кА |
32; 52 |
|
Номинальный ток главных цепей камер с выключателем нагрузки, А |
400 |
|
Номинальный ток отключения камер с выключателем нагрузки, А |
800 |
|
Ток термической стойкости камер с выключателем нагрузки (кратковременный ток), кА |
1 |
|
Ток электродинамической стойкости камер с выключателем нагрузки, кА |
2,5 |
|
Номинальный ток главных цепей камер с масляным выключателем при частоте 50 Гц, кА |
630; 1000 |
|
Номинальный ток отключения камер с масляным выключателем (кратковременный ток), кА |
20 |
|
Ток термической стойкости камер с масляным выключателем (кратковременный ток), кА |
20 |
|
Ток электродинамической стойкости камер с масляным выключателем, кА |
52 |
|
Время протекания тока термической стойкости, сек: |
- |
|
- для камер с вакуумным выключателем |
3 |
|
- для камер с выключателем нагрузки |
1 |
|
- для камер с масляным выключателем |
3 |
|
Номинальный ток трансформаторов, А |
50; 75; 100; 150; 200; 300; 400; 630; 800; 1000 |
|
Номинальный ток сборных шин, А |
630; 1000 |
|
Номинальное напряжение вспомогательных цепей, В: |
220 |
|
- цепи защиты, управления сигнализации постоянного и переменного тока, В |
100 |
|
- цепи трансформаторов напряжения, В |
220; 380 |
|
- цепи трансформаторов собственных нужд, В |
- |
|
Цепи освещения: |
36 |
|
- внутри камеры КСО, В |
220 |
|
- снаружи камеры КСО, В |
- |
|
Ток плавкой вставки силового предохранителя, А |
2; 3,2; 5; 8; 10; 16; 20; 31,5...160 |
Конструктивное исполнение камер КСО 285
|
Наименование показателей |
Исполнение |
|
Уровень изоляции по ГОСТ 1561.1 |
С нормальной изоляцией |
|
Наличие изоляции токоведущих шин главных цепей |
С неизолированными шинами |
|
Система сборных шин |
С одной системой сборных шин |
|
Условия обслуживания |
С односторонним обслуживанием |
|
Вид линейных высоковольтных вводов (подсоединений) |
Кабельные и шинные |
|
Степень защиты по ГОСТ 14254 |
IP20 - для наружных оболочек фасада и боковых сторон |
|
IP30 - для боковых стенок крайних в ряду камер |
|
|
IP00 - для остальной части камер |
|
|
Вид камер в зависимости от устанавливаемой аппаратуры |
С высоковольтными выключателями ВПМ-10, ВПМП-10; |
|
С силовыми предохранителями ПКТ-6, ПКТ-10, ПКН-6, ПКН-10; |
|
|
С выключателями нагрузки; |
|
|
С трансформаторами напряжения НОМ, НАМИ, ЗНОЛ; |
|
|
С разъединителями РВ, РВЗ, РВФЗ на 630, 1000 А с приводами ПР-10; |
|
|
С кабельными сборками; |
|
|
С силовыми трансформаторами ТСКС-10/ 0,4кВ 25кВА; |
|
|
С аппаратурой собственных нужд; |
|
|
С разрядниками РВРД-6У1, РВРД-10У1, РВО-6, РВО-10 и статическими конденсаторами КС; |
|
|
С разрядниками или ограничителями перенапряжений ОПН-6, ОПН-10. |

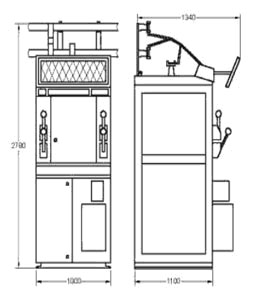

Габаритные размеры камер КСО 285
